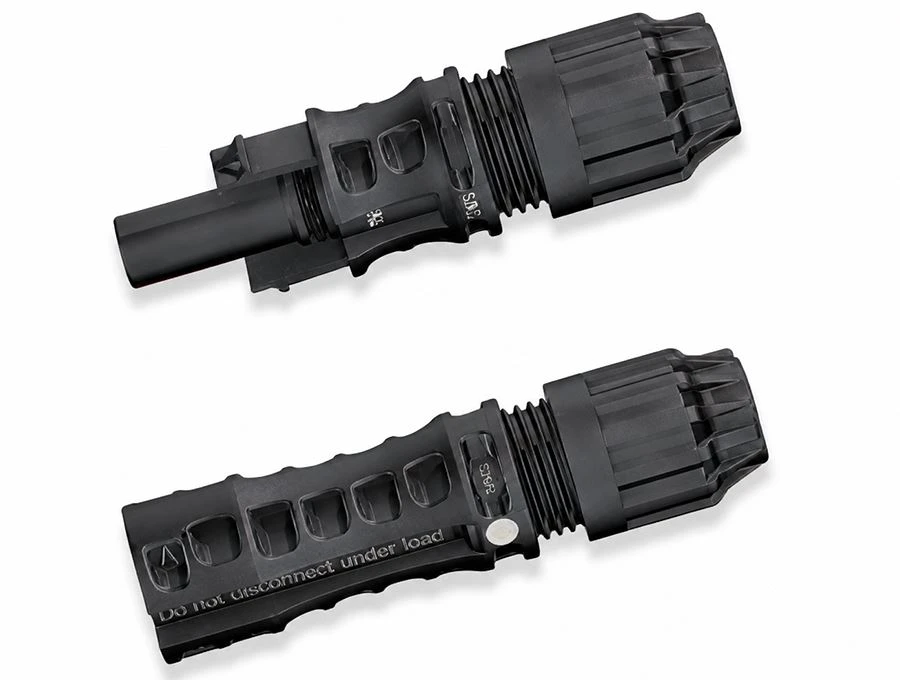

Pagrindinės savybės
Skirta 1500 V nuolatinės srovės fotovoltinėms sistemoms
IEC, UL, JET ir TÜV sertifikuoti
MULTILAM kontaktų technologija stabiliam,{0}}mažos varžos ryšiui užtikrinti
IP65 ir IP68 apsauga, kai sujungiama
Tinka atšiaurioms lauko sąlygoms
Suderinamas su standartinėmis MC4 serijos jungčių sistemomis
Palaiko įrengimą vietoje ir iš anksto{0}}surinktus kabelių sprendimus
Alavuoti variniai kontaktai užtikrina patikimą laidumą ir atsparumą korozijai
Antipireninis PC/PA izoliacinis korpusas-
Tipinės programos
Ši jungtis tinka daugeliui saulės nuolatinės srovės prijungimo taškų, įskaitant:
Gyvenamųjų namų stogo PV sistemos
Komerciniai ir pramoniniai saulės energijos įrenginiai
Antžeminės{0}}saulės elektrinės
Naudingi{0}}PV projektai
Saulės kombainų dėžės ir styginių laidai
PV kabelių ilgintuvai ir šakų jungtys
Iš anksto-surinkti saulės energijos kabeliai
Pasirinkimo vadovas
Pasirinkite jungties versiją pagal laido skerspjūvį- ir PV sistemos veikimo srovę.
| Kabelio dydis | AWG nuoroda | Rekomenduojama vardinė srovė |
| 2,5 mm² | 14 AWG | 39A |
| 4,0 mm² | 12 AWG | 45A |
| 6,0 mm² | 10 AWG | 53A |
| 10,0 mm² | 8 AWG | 69A |
Jei naudojate 1500 V PV sistemas, įsitikinkite, kad jungtis, kabelis ir kiti nuolatinės srovės -šoniniai komponentai yra skirti tai pačiai sistemos įtampai. Montuojant reikia naudoti tinkamus užspaudimo įrankius, kad būtų išlaikytas stabilus kontaktas ir sandarinimo apsauga.
Diegimo pastabos
Kiekvienam jungties tipui naudokite tinkamą užspaudimo antgalį ir kabelio dydį. Prieš naudodami lauke įsitikinkite, kad jungtis yra visiškai užrakinta po sujungimo ir sandarinimo komponentai yra tinkamai sumontuoti. Didelio masto-projektams iš anksto surinkti kabelių pylimai gali padėti pagerinti diegimo efektyvumą ir sumažinti-vietinių laidų klaidų skaičių.
Techninės specifikacijos
| Prekė | Specifikacija |
|---|---|
| Jungčių sistema | Ø4 mm |
| Nominali įtampa | 1500 V DC (TÜV / UL / JET) |
| Nominali srovė | 39 A (2,5 mm² / 14 AWG) |
| 45A (4,0 mm² / 12 AWG) | |
| 53A (6,0 mm² / 10 AWG) | |
| 69A (10,0 mm² / 8 AWG) | |
| Nominali impulsinė įtampa | 16 kV |
| Aplinkos temperatūros diapazonas | -40 laipsnių iki +85 laipsnio |
| Maksimali darbinė temperatūra | +115 laipsnis |
| Apsaugos laipsnis, suporuotas | IP65, IP68 (1 valanda 1 m atstumu) |
| Apsaugos laipsnis, nesuporuotas | IP2X |
| Degumo įvertinimas | UL94-V0 |
| Viršįtampio / taršos laipsnis | KAT III / 3 |
| Atsparumas kontaktui | Mažesnis arba lygus 0,2 mΩ |
| Saugos klasė | II klasė |
| Kontaktų sistema | MULTILAM |
| Nutraukimo būdas | Suspaudimas |
| Kontaktinė medžiaga | Varis, dengtas alavu- |
| Izoliacinė medžiaga | PC/PA |
